En la actualidad, el equipo de rayos X ha evolucionado significativamente, incorporando tecnologías avanzadas que permiten un diagnóstico más preciso y eficiente. Con el objetivo de optimizar los procesos diagnósticos, es crucial entender cada uno de los componentes de rayos X, desde la mesa radiológica hasta el software de imágenes. Estos equipos utilizan radiación ionizante para crear imágenes, siendo una técnica rápida y económica para evaluar una amplia gama de condiciones médicas.
Abordaremos las partes fundamentales y modernizaciones de estos equipos esenciales para el diagnóstico médico, discutiendo cómo cada componente contribuye al avance de la tecnología de imagenología. Este conocimiento es vital para los profesionales de salud, porque optimizar el uso de cada pieza asegura mejores resultados en el cuidado del paciente.
Conclusiones Clave
- La mesa de rayos X debe ser de un material radiolúcido y capaz de realizar múltiples movimientos para la correcta colocación del paciente.
- El bucky mural y móvil reduce la radiación secundaria y mejora la calidad de la imagen.
- El panel de control, análogo o digital, es esencial para el ajuste y funcionamiento correcto del equipo.
- El tubo de rayos X contiene elementos fundamentales para la producción eficiente de rayos X, protegido por una carcasa de plomo.
- Los generadores de rayos X consisten en sistemas de bajo y alto voltaje necesarios para la generación del haz de radiación.
Introducción a las Partes del Equipo de Rayos X
En esta introducción equipo de rayos X, exploraremos cómo cada componente del equipo colabora para ofrecer imágenes de alta calidad. Un equipo de rayos X se compone de varias partes críticas, cada una con una función específica que asegura diagnósticos precisos y rápidos. Entre las partes de rayos X más importantes encontramos el tubo de rayos X, la mesa radiológica, el estativo de pared, y el generador de rayos X, entre otros.
Los componentes más avanzados, como los tubos de ánodo giratorio y los aceleradores lineales, han mejorado significativamente la eficiencia y la vida útil de los equipos. Ya no basta con simplemente generar una imagen; los equipos de hoy deben ser precisos y adaptables. Por ejemplo, los tubos de ánodo rotatorio pueden girar entre 10,000 y 12,000 revoluciones por minuto (rpm), permitiendo una disipación de calor más eficiente. La capacidad de regular la intensidad y la penetración del haz de radiación emitido es otra característica que coloca a los equipos de rayos X en una categoría superior.
Además, la capacidad de los equipos de rayos X para emitir radiación solo cuando están en funcionamiento reduce los riesgos asociados. En comparación, los gammágrafos, que son más robustos pero también más costosos en términos de consumibles y mantenimiento, requieren medios de protección radiológica especiales.
Al revisar el estado de la tecnología, encontraremos más detalles en las secciones posteriores sobre la mesa radiológica, el estativo de pared, el panel de control, el tubo de rayos X, el generador de rayos X, los detectores digitales, y el software de imágenes. Todos estos elementos vitales se suman para ofrecer una imagen clara y precisa, capaz de detectar incluso las anomalías más pequeñas.
A medida que exploremos estas partes de rayos X en detalle, comprenderemos mejor cómo cada parte contribuye al funcionamiento general del equipo, asegurando diagnósticos más eficaces que benefician tanto a los profesionales de la salud como a los pacientes.

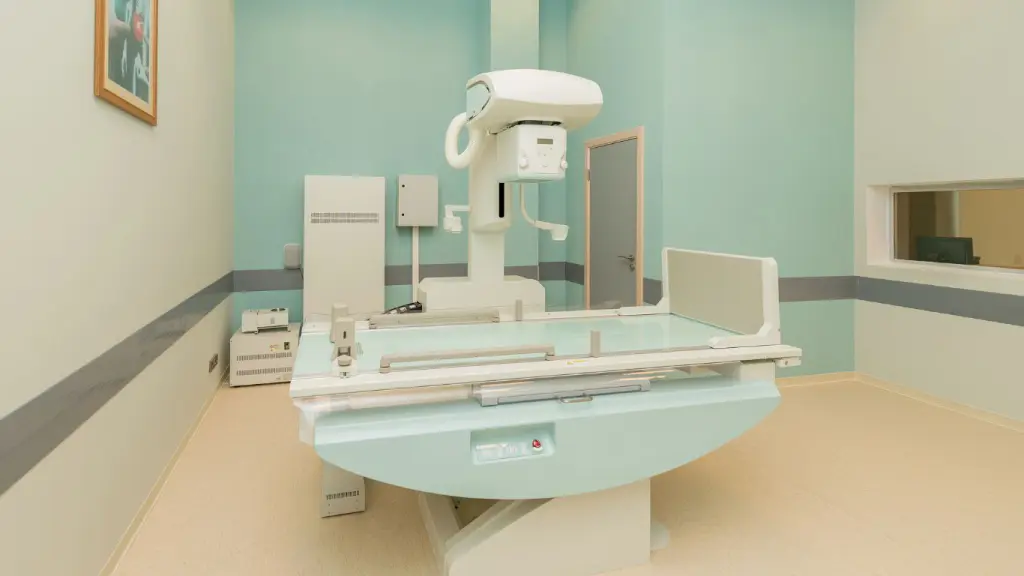

La Mesa Radiológica
La mesa radiológica es un componente esencial en los equipos de diagnóstico por imágenes. A lo largo de los años, la tecnología ha avanzado significativamente, permitiendo mejoras no solo en la precisión de los diagnósticos sino también en la comodidad y seguridad del paciente.
Material de la Mesa
El material de la mesa radiológica juega un papel crucial en la calidad de las imágenes obtenidas. Generalmente, se utiliza material radiolúcido, como la fibra de carbono, que permite minimizar la interferencia con los rayos X, mejorando así la claridad de las imágenes. La elección de un buen material mesa radiológica no solo mejora la calidad de las imágenes, sino que también garantiza la durabilidad y resistencia necesarias para soportar diversas posiciones y pesos de pacientes.
Movimientos de la Mesa
Los movimientos mesa radiológica son esenciales para el posicionamiento preciso del paciente. Estos movimientos incluyen la capacidad de elevar y bajar la mesa, así como movimientos laterales y longitudinales que facilitan la realización de diversos procedimientos médicos. Además, la mesa radiológica moderna también puede incluir funcionalidades como el ajuste automático y modos de emergencia que permiten una configuración rápida en situaciones críticas, optimizando el flujo de trabajo.
En resumen, una mesa radiológica de calidad, equipada con materiales adecuados y capacidades de movimiento precisas, es indispensable para realizar diagnósticos precisos y eficaces.
El Estativo de Pared o Bucky Mural
El estativo de pared, conocido también como Bucky mural, es fundamental en cualquier sala de radiología moderna. Su capacidad para permitir estudios en bipedestación, colocando adecuadamente a los pacientes de pie frente al equipo, mejora significativamente la calidad de las imágenes obtenidas y promueve una mayor protección radiológica.
Función del Bucky
La función del Bucky mural es reducir las radiaciones secundarias generadas cuando el haz primario atraviesa el cuerpo del paciente. Esto se logra mediante el uso de una grilla antidifusa integrada en el estativo de pared, que minimiza las radiaciones secundarias y asegura resultados de alta precisión en las imágenes radiográficas.
En estudios radiográficos, el uso del Bucky permite obtener imágenes claras y detalladas, esenciales para diagnósticos precisos. La sincronización adecuada entre la grilla antidifusa y la exposición de radiación es crucial para obtener los mejores resultados.
Tipos de Bucky
Existen varios tipos de Bucky mural, que pueden ser fijos o móviles, adaptándose a las necesidades específicas de cada entorno de radiología. Los equipos fijos, por ejemplo, son ampliamente utilizados en salas de radiodiagnóstico por su eficacia y capacidad para manejar un alto volumen de exploraciones. Por otro lado, los buckys móviles ofrecen flexibilidad y son ideales para situaciones que requieren una mayor maniobrabilidad.
Además, los sistemas telemandados, que pueden operar en cualquier ángulo de inclinación, desde vertical hasta cierto grado de Trendelenburg, permiten una amplia variedad de aplicaciones como tomografía convencional y estudios abdominales con compresión progresiva. Estos sistemas ofrecen la posibilidad de variar la distancia foco-película, optimizando aún más la calidad de las imágenes radiográficas obtenidas.
El Panel de Control
El panel de control rayos X es la interfaz clave entre el técnico y el equipo, permitiendo un manejo efectivo del sistema. A través de este, podemos ajustar diversas configuraciones que afectan la calidad y precisión de las imágenes obtenidas durante el examen médico.
Configuraciones Análogas vs Digitales
El debate entre configuraciones análogas y digitales sigue vigente en el campo de la radiología. Las configuraciones análogas ofrecen una simplicidad y familiaridad que muchos técnicos experimentados prefieren. Sin embargo, las configuraciones digitales permiten ajustes más precisos y un control más avanzado sobre los parámetros, mejorando significativamente la precisión en rayos X.
Al cambiar a sistemas digitales, se puede aprovechar la tecnología moderna como los monitores de resolución Full HD, que optimizan la visualización de las imágenes en tiempo real. Además, los detectores planos digitales modernos ofrecen una mejor resolución de imagen y reducen la exposición a la radiación.
Personalización y Precisión
La personalización del panel de control rayos X es esencial para adaptar el equipo a las necesidades específicas del usuario y del paciente. Se pueden ajustar parámetros como el tiempo de exposición y la intensidad, logrando una mayor precisión en rayos X. Esto no solo optimiza el diagnóstico, sino que también reduce la necesidad de exámenes repetidos, mejorando así la satisfacción del paciente.
El Tubo de Rayos X
El tubo de rayos X, desarrollado por Sir William Roentgen en 1895, es esencial para la generación de imágenes médicas precisas. Su operación se basa en la emisión de electrones desde el cátodo hacia el ánodo mediante un filamento de tungsteno, proceso que se conoce como emisión termiónica. La selección de materiales y la configuración del tubo determinan su eficiencia y durabilidad.
Componentes del Tubo
Los componentes del tubo incluyen el cátodo y el ánodo. El cátodo contiene un filamento de tungsteno que, al calentarse, emite electrones en dirección hacia el ánodo. Este último, generalmente un disco de tungsteno o una aleación del mismo, rota rápidamente para gestionar la emisión de rayos X. La alta tensión aplicada entre el cátodo y el ánodo permite que los rayos X penetren estructuras densas como los huesos, produciendo imágenes claras en escala de grises.
Materiales y Durabilidad
La durabilidad del tubo se ve influenciada por los materiales empleados en su construcción. El uso de pírex o aluminio para ciertas partes garantiza una mayor durabilidad y resistencia al calor extremo generado durante el funcionamiento del tubo de rayos X. Los circuitos de rectificación de onda completa, por ejemplo, maximizan la eficiencia proporcionando una salida de corriente continua, lo cual es crucial para la durabilidad del tubo y la calidad de las imágenes producidas. En todo momento, es vital mantener la exposición a rayos X al mínimo necesario para reducir los potenciales daños al ADN y el riesgo de cáncer.
El Generador de Rayos X
El generador de rayos X es fundamental para suministrar la energía necesaria para la emisión de rayos X. Este generador se divide en dos secciones principales: la de bajo voltaje y la de alto voltaje, cada una de ellas cumpliendo una función específica crucial para el funcionamiento del equipo de rayos X.
Sección de Bajo Voltaje
La sección de bajo voltaje del generador de rayos X es esencial para alimentar el filamento del tubo de rayos X. Este filamento es donde se produce la emisión de electrones, los cuales son acelerados hacia el ánodo del tubo. La energía cinética máxima de los electrones al alcanzar el ánodo es numéricamente igual a la diferencia de potencial aplicada. Un ejemplo de esto es que, si se aplica una diferencia de potencial de 100 kV, se generan electrones con una energía máxima de 100 keV.
Un dato interesante es que aproximadamente el 99% de la energía cinética de los electrones se disipa en forma de calor al impactar el ánodo, lo que resalta la necesidad de una eficiente disipación térmica en esta sección del generador.
Sección de Alto Voltaje
La sección de alto voltaje es la encargada de suministrar la potencia necesaria para que los electrones acelerados puedan producir rayos X al chocar contra el ánodo. En los tubos de rayos X convencionales, el rendimiento de producción de rayos X mediante Bremsstrahlung está estimado en (10^{-6} , T cdot Z). Para un blanco de tungsteno y una diferencia de potencial de 100 kV, el rendimiento es del orden del 1%, indicando que la mayor parte de la energía se convierte en calor.
Los generadores de rayos X de alta frecuencia pueden reducir la exposición del paciente en un 50% o más en comparación con los generadores de frecuencia estándar, lo que los hace particularmente beneficiosos en aplicaciones médicas.
Los generadores de alto voltaje y bajo voltaje permiten adaptar la intensidad del haz de rayos X a los requisitos específicos del diagnóstico, asegurando la precisión y efectividad en la obtención de imágenes médicas.
Equipo de Rayos X Partes: Tecnología Digital
El cambio de los rayos X convencionales a los sistemas digitales propone una mayor eficiencia en la práctica diaria. Los sistemas de radiografía digital directa (RD) producen imágenes de calidad excepcional mediante un detector de pantalla plana. Estos sistemas no requieren placas, casetes ni escáneres de rayos X, lo que permite imágenes disponibles inmediatamente después de la exposición.
La tecnología digital rayos X ha revolucionado la manera en que almacenamos y procesamos datos. Los nuevos detectores de rayos X miden 35 x 43 cm, diseñados para encajar en la bandeja Bucky de rayos X existentes. Además, el Divario CR-T2, un sistema de escritorio CR, tiene un rendimiento máximo de 73 casetes por hora, un 70% más alto que sistemas antiguos. Esta mejora en la eficiencia es un claro ejemplo de innovación en rayos X.
Examinemos las ventajas adicionales de la tecnología digital. En la radiología digital, se puede almacenar electrónicamente la imagen, mejorando la gestión de la historia clínica de los pacientes y permitiendo el acceso a la información desde cualquier lugar. Esto reduce significativamente la exposición a la radiación para los pacientes, mejorando la seguridad en comparación con los métodos convencionales.
El sistema Leonardo DR mini II pesa solo 8,9 kg, convirtiéndose en una de las soluciones de rayos X de maleta más ligeras del mundo. También, el Leonardo DR nano y su configuración pesan menos de 8 kg, incluyendo todos los componentes. Estos equipos no solo son ligeros, sino que también ofrecen imágenes de alta resolución y ajustables en aspectos como contraste, brillo y ampliaciones tras su captura, lo que apoya un diagnóstico más preciso.
En definitiva, la adopción de la tecnología digital rayos X, junto con las continuas innovaciones en rayos X, está transformando el campo de la radiología. La capacidad de ajustar manualmente la luminancia y aumentar el contraste permite visualizar detalles que antes no eran perceptibles, facilitando diagnósticos más tempranos y precisos, y optimizando el cuidado de los pacientes.
Detectores Digitales
Los detectores digitales han revolucionado el campo de la radiología al transformar las radiaciones X en imágenes digitales de alta calidad. Esto ha proporcionado diversas ventajas de detectores, incluyendo una mayor rapidez y precisión en los diagnósticos. El uso de detectores digitales incrementa 10 veces la velocidad máxima de conteo por canal en comparación con otros sistemas.
Ventajas de los Detectores Digitales
Entre las ventajas más destacadas de los detectores digitales está su capacidad para ofrecer imágenes con una claridad y detalle superiores, facilitando así la interpretación clínica. Además, estos detectores reducen el tiempo de exposición necesario, lo cual es beneficioso tanto para el paciente como para el técnico. Con sistemas que integran electrónica de lectura y circuitos multicanal, el procesamiento de señales es sumamente rápido, lo que mejora la eficiencia general de los procedimientos radiográficos.
Proceso de Conversión de Señales
El proceso de conversión de señales es crítico para obtener la calidad de imagen deseada. En este proceso, los detectores digitales convierten las radiaciones X en señales electrónicas. La técnica utilizada permite visualizar la distribución de elementos con gran precisión, facilitando la identificación de los detalles más pequeños en las imágenes. Se han utilizado criterios de corrección para calibra cada uno de los 512 canales del sistema, basados en la calibración con un tubo de rayos X con ánodo de Cu.
Un detector de DR puede capturar hasta 340 imágenes por carga de batería, con una vida útil considerable gracias a su clasificación para 500 ciclos de carga. Así, el funcionamiento adecuado del detector con pulsos de entrada de hasta 1 MHz asegura la integridad y fiabilidad de las imágenes digitales generadas. En resumen, la conversión de señales de los detectores digitales no solo mejora la calidad de las imágenes, sino que también optimiza la velocidad y eficacia del diagnóstico médico.
Software de Imágenes
El avance en el software de imágenes ha transformado la manera en que manejamos el almacenamiento digital, la recuperación y el procesamiento de rayos X. El dicomPACS®DX-R, por ejemplo, es compatible con la mayoría de los sistemas de rayos X de fabricantes reconocidos, permitiendo un control total y una integración impecable.
Almacenamiento y Recuperación de Imágenes
El software facilita la gestión eficiente de las imágenes médicas, guardándolas en formatos como DICOM o JPEG 2000 sin compresión. Con la funcionalidad de ORCA, es posible almacenar, visualizar y compartir imágenes y documentos médicamente relevantes de forma segura en la nube. Además, con la aplicación dicomPACS®MobileView, los médicos pueden acceder a las imágenes radiológicas desde sus dispositivos móviles en cualquier momento, lo cual optimiza significativamente la colaboración y el análisis clínico.
Procesamiento de Imágenes
Por otro lado, el procesamiento de imágenes es crucial para obtener resultados diagnósticos precisos. Innovaciones como GLI (Grid-Like Imaging) mejoran el contraste de las imágenes sin necesidad de una rejilla física, lo que resulta en una menor dosis de radiación. Funciones avanzadas como SkyFlow Plus proporcionan una calidad de imagen similar a las tecnologías de rejilla, pero con un flujo de trabajo más automático y adaptable.
La capacidad de personalizar los parámetros de procesamiento y ajustar la escala de grises asegura la nitidez y claridad necesarias para detectar lesiones en áreas complicadas. Esta adaptabilidad y precisión son esenciales para un diagnóstico eficiente y eficaz.
Diseño y Ergonomía en Equipos de Rayos X Modernos
En el ámbito de la tecnología médica, la importancia del diseño de rayos X y la ergonomía en medicina no puede ser subestimada. La combinación de ambos elementos en los equipos modernos mejora no solo la funcionalidad, sino también la experiencia tanto del técnico como del paciente, lo que resulta en una mayor seguridad y eficiencia.
Importancia del Diseño
El diseño de rayos X está orientado a facilitar una mejor interacción entre el técnico y la máquina. Esto incluye pantallas intuitivas de fácil lectura, botones accesibles y interfaces que agilizan los procedimientos. Además, la integración de barreras de protección como pantallas de plomo y cortinas móviles reduce la exposición a la radiación dispersa, siguiendo el principio ALARA (As Low As Reasonably Achievable).
Ergonomía para el Usuario
Implementar la ergonomía en medicina en los equipos modernos es fundamental para minimizar la fatiga y posibles lesiones del personal médico. La correcta disposición y ajuste de los componentes del equipo permiten disminuir el tiempo de exposición a la radiación y mejorar la eficiencia operativa. Sistemas de verificación de identidad y controles de calidad regulares también son parte esencial del diseño cuidadoso de estos dispositivos, garantizando así la seguridad y precisión en cada diagnóstico.
El diseño y la ergonomía en los equipos modernos de rayos X no solo buscan optimizar la funcionalidad sino también mejorar la experiencia y seguridad del técnico y el paciente. Al centrarnos en estas áreas, aseguramos que los equipos no solo sean efectivos, sino también seguros y cómodos para el uso diario en el entorno médico.
Tendencias Emergentes en Equipos de Rayos X
En el campo de la radiología, las tendencias en rayos X están marcadas por significativas innovaciones médicas que están redefiniendo el futuro de la radiología. Una de las principales tendencias es la integración de la inteligencia artificial en los equipos de rayos X. Con el avance de esta tecnología, es posible mejorar la precisión diagnóstica al analizar automáticamente las imágenes y detectar anomalías con mayor exactitud.
Además, la portabilidad de los sistemas de rayos X ha ganado gran relevancia. Los equipos portátiles permiten una mayor accesibilidad en situaciones de emergencia, clínicas médicas móviles y atención domiciliaria, proporcionando diagnósticos rápidos y precisos en cualquier lugar. Estas unidades, como el Pack 320 PRO de Promedco, ofrecen alta velocidad de imagen y mejoran significativamente la eficiencia en el proceso de diagnóstico.
La reducción de la radiación es otra área clave de las tendencias en rayos X. La evolución de la tecnología permite ahora que los equipos expongan a los pacientes a menores niveles de radiación, disminuyendo los riesgos asociados a la sobreexposición. Las normativas estrictas que regulan los niveles de radiación son esenciales para asegurar la seguridad en entornos médicos, y actualizar los equipos es crucial para cumplir con estos estándares.
Por otro lado, los sistemas de rayos X actuales han mejorado la eficacia de las imágenes diagnósticas mediante la digitalización. La radiografía digital (DR) y la radiografía computarizada (CR) permiten obtener imágenes de alta resolución prácticamente al instante, reduciendo los tiempos de espera en el diagnóstico. La integración con sistemas hospitalarios y PACS es vital para la pronta disponibilidad de imágenes digitales, optimizando la interacción con la información generada.
El futuro de la radiología también incluye la consolidación de tecnologías avanzadas, como el CBCT, especialmente útil en odontología para obtener imágenes tridimensionales detalladas. Estas innovaciones médicas no solo mejoran el diagnóstico, sino que también aumentan la comodidad del paciente al permitir exámenes completos y precisos en diversas situaciones médicas.
Conclusión
Al concluir este resumen equipo de rayos X, hemos explorado de manera detallada cada componente esencial y moderno que conforma este aparato crucial en la medicina actual. Desde la mesa radiológica hasta el software de imágenes, cada parte desempeña un rol significativo en mejorar la calidad diagnóstica y la eficiencia médica.
El conocimiento profundo de los materiales y movimientos de la mesa radiológica, el estativo de pared, el tubo de rayos X y el generador, así como las ventajas de los detectores digitales y las tendencias emergentes en la tecnología radiográfica, no solo optimiza el uso del equipo, sino también incrementa la precisión en la detección de enfermedades.
Por último, el diseño y la ergonomía en equipos modernos de rayos X, junto con el uso de detectores digitales y software avanzado de imágenes, permiten almacenar y recuperar imágenes de manera ágil, mejorando así la eficiencia médica y facilitando un diagnóstico más rápido y preciso. En resumen, un mayor entendimiento de estas innovaciones tecnológicas refuerza nuestro compromiso con la excelencia en la atención médica y el diagnóstico preciso.
